CNC Editor für NC-Code
NC-Programme lesen, prüfen, bearbeiten und für die Fertigung vorbereiten.
Programme schneller prüfen und korrigieren
Der CNC Editor unterstützt beim Lesen, Strukturieren und Bearbeiten von NC-Programmen.
- NC-Code übersichtlich anzeigen und bearbeiten
- Programmstruktur schneller erfassen
- Änderungen vor der Fertigung prüfen
- Programme vergleichen und Abweichungen erkennen
NC-Programme übersichtlich kontrollieren
NC-Code bearbeiten
Programme direkt im Editor anpassen.
Syntax prüfen
Befehle und Werte schneller erfassen.
Programme vergleichen
Abweichungen zwischen Ständen erkennen.
NC-Code sicher bearbeiten und kontrollieren
Wir zeigen, wie der CNC Editor in Ihren Fertigungsprozess eingebunden wird.
CIMCO Editor und ENCY Tuner bieten umfassende Möglichkeiten zur Kontrolle oder zur Eingabe von CNC Daten für beliebige Steuerungen.
Vollwertiger und voll ausgestatteter CNC-Editor
CIMCO Edit stellt einen umfangreichen Satz von wichtigen Editier-Werkzeugen zur Verfügung, um allen Anforderungen an einen modernen Editor für CNC-Programme gerecht zu werden.
CIMCO Edit kennt keine Begrenzung der Programmgröße und schließt spezifische Optionen für die CNC-Codierung ein, wie die NC-Satz-Nummerierung/-Neunummerierung, das Zeichen-Handling und die Ermittlung der Achsengrenzwerte in X,Y,Z. Mit ihm können auch mathematische Funktionen ausgeführt werden, einschließlich geometrischer Grundfunktionen wie Rotieren, Spiegeln, Werkzeugradiuskorrekturen und translatorische Verschiebungen. CIMCO Edit bietet sämtliche Funktionen, die von einem Editor erwartet werden, inklusive Text-Editieren mittels „Drag&Drop“. Das Beste ist, dass CIMCO Edit vollständig konfigurierbar und leicht an jede vorhandene Editier-Umgebung für CNC-Programme anzupassen ist.
Schnelleres Editieren mit dem NC-Assistent
Der „NC-Assistent“ macht das Editieren von NC-Programmen schneller und leichter als je zuvor. Zeigen Sie auf irgendeinen M- oder G-Code und der NC-Assistent wird den Code identifizieren und es Ihnen ermöglichen, den jeweiligen Wert zu modifizieren, und zwar mit einem interaktiven Interface, das mit dem CNC-Code verlinkt ist. Geben Sie in beliebige Register die gewünschten Werte ein und der NC-Assistent wird das CNC-Programm automatisch auf den neuesten Stand bringen.
Das Werkzeug „Zyklen/Makros“ ermöglicht Ihnen, schnell komplexe Zyklen und Abläufe einzugeben und zu editieren. CIMCO Edit beinhaltet Makros und Zyklen für häufig gebrauchte Operationen, wie Programmanfang, Programm-Halt und Werkzeugwechsel. Sie können auch eigene Makros und Zyklen für Ihre oft wiederkehrenden Grundprogramme schreiben oder sich häufig wiederholende NC-Blöcke als Zyklen abspeichern.

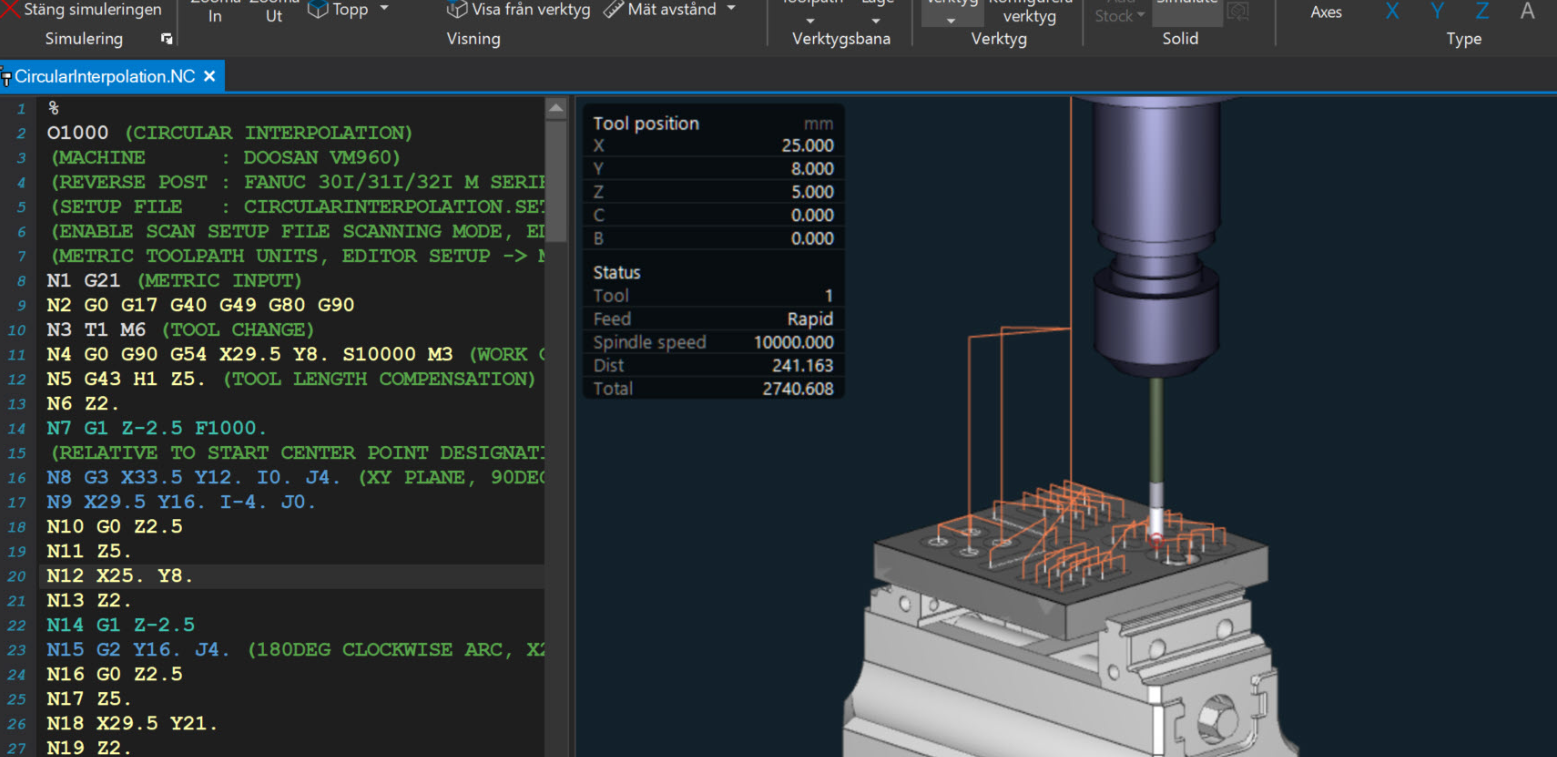

Grafische Simulation
Das grafische Simulationsprogramm „Backplot“ zeichnet Ihre 3-Achsen-Fräs- und 2-Achsen-Drehprogramme entweder vorwärts oder rückwärts, schrittweise oder kontinuierlich. Editieren Sie das CNC-Programm und das Update wird im Plot automatisch wiedergegeben. Analysieren Sie den Plot mit dynamischer Vergrößerung/Verkleinerung (ZOOM), Verschiebung (PAN), Drehung (ROTATION) oder Messfunktionen. CIMCO Edit 7 unterstützt die Visualisierung von NC-codierten Volumenmodellen einschließlich Werkzeughalter-Kollisionsprüfung und der (roten) Markierung von Oberflächen-Untermaßen.
Intelligenter Datei-Vergleich
CIMCO Edit besitzt einen schnellen und voll konfigurierbaren, zeilengenauen Datei-Vergleich, der es dem Anwender ermöglicht, schnell CNC-Programmänderungen zu identifizieren. Der Datei-Vergleich identifiziert geänderte und gelöschte/eingefügte Zeilen, aber ignoriert Formatänderungen wie NC-Satz-Neunummerierung oder das Einfügen von Zwischenräumen. Die Unterschiede können zeilenweise einzeln oder alle zugleich gezeigt werden, auch ist der seitenweise Ausdruck für eine Offline-Überprüfung möglich.
